MT-4D 一拖四数字导频无线话筒

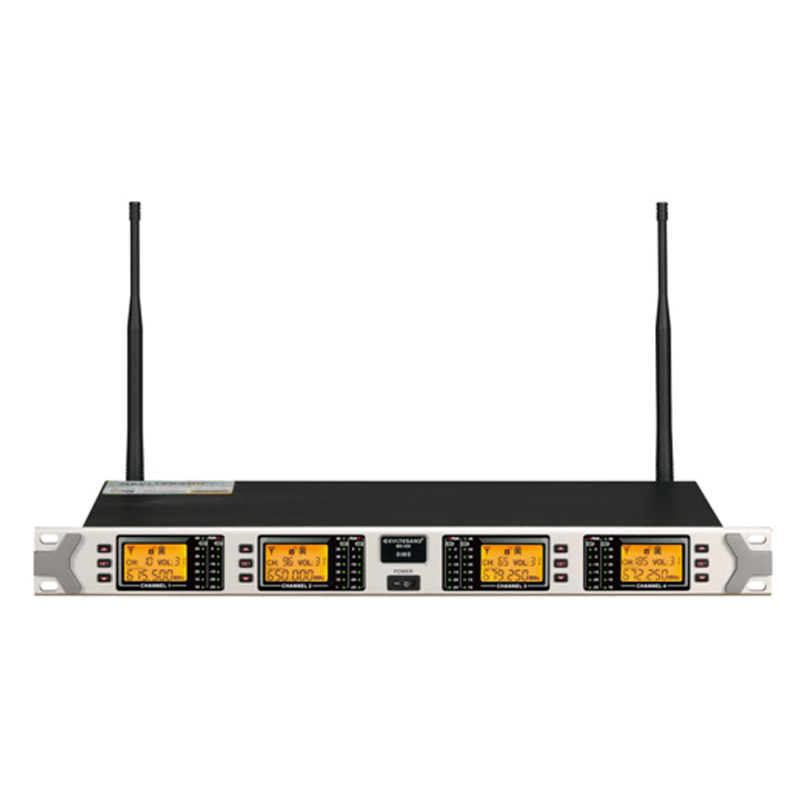

无线接收机主要特征

·全新4通道数字话筒，有lD号加密，不易受干扰，不会受窜频，自动搜干净频率，自设开关锁，智能反馈，自设面板功能锁，安全使用

·同一频段最多同时叠机6套使用

·面板显示：LCD显示，可同时显示RF/AF信号和频点

·设有各通道音量独立调节

·设有各通道独立输出(6.3mm非平衡输出)和公用输出(即6.3mm 非平衡输出和平衡卡龙输出)

系统指标

灵敏度：12dBuV(80dB S/N)

灵敏度调节范围：12-32dBuV

接收机分4个不同区：A.B.C.D四个不同区，每个区是不同的50个频率。

对频方式：红外线自动对频

平衡输出：0-0.5V/600Ω

音频输出：0-0.5V/5KΩ

电源：外接11-18V直流电源

工作电流：300mA

频率范围：UHF740-790MHz或UHF640-690MHz

调节方式：FM

最大频偏：±45KHz

音频回应：40Hz-18KHz(±3dB)

综合失真：≤0.5%

工作温度：-10℃至+40℃

包装尺寸：605(宽) x 167(高) x 300(深)mm

天线带9v供电输出

无线发射器主要特征

·精致的工艺烤漆，美观大方

·内藏式天线设计，更符合人体美学

·有高，低功率可以调节，更稳定的发射效果

·红外线自动对频方式，更方便准确的找到相应频率。

·发射器每台为200个频率，可以任意对应A,B,C,D每个区。

发射器技术参数

管身材质：纯金属外壳，金属质感强、面板铝合金拉丝

振荡模式：PLL相位锁定频率合成

载波频段：UHF740-790MHz或UHF640-690MHz

频率宽度：50MHz

频率调整：自动追锁接收机工作频道

输出功率：(高)70mW / (低)10mW

谐波辐射：＜-55dBC

最大偏移度：±68KHz

预设频道：200

频率响应：50~16,000Hz

指向性：电容式高心型指向性

输出阻抗：750Ω

使用电池：AA电池两只

操作显示：LCD同时显示电池容量、频道, 低电压警示

最大发射距离：60米

方型咪杆长度：190mm

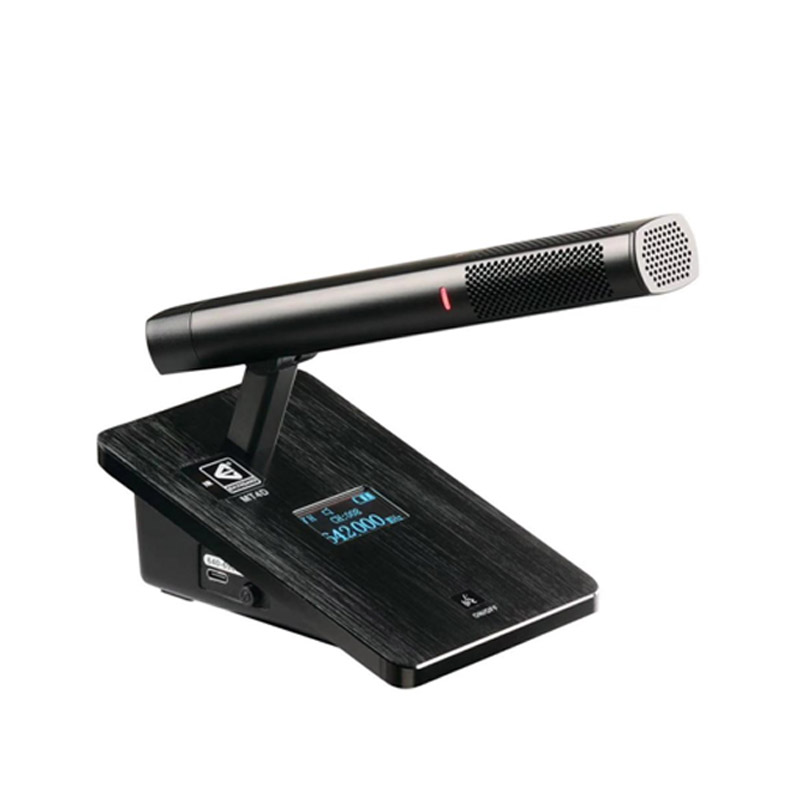

特点：

MT4D无线会议内置锂电池，连续可工作20小时以上，可用充电宝、充电器等供电和充电。OLED 屏幕

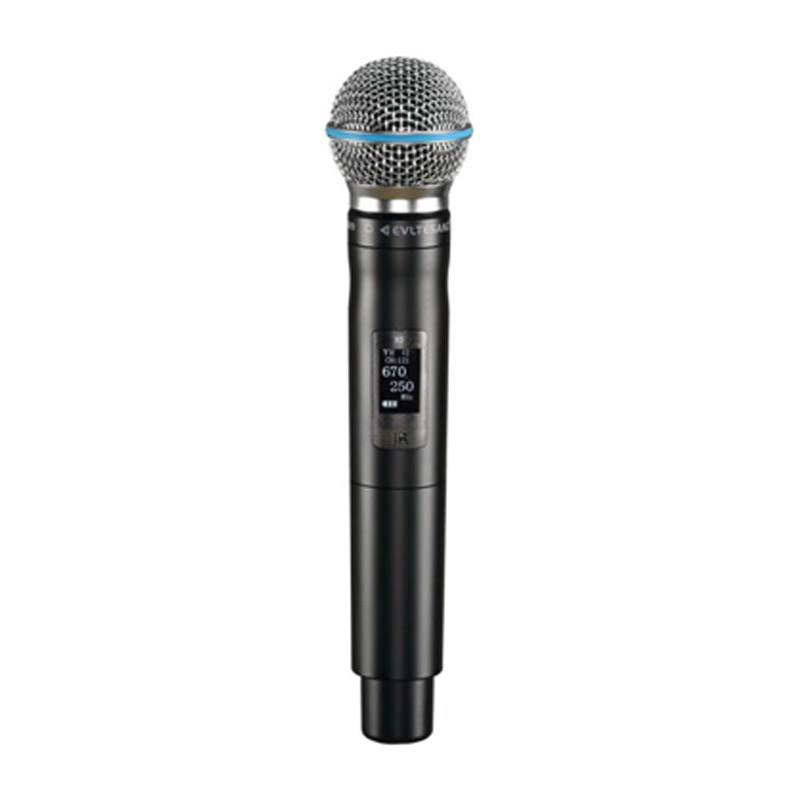

发射器技术参数

管身材质：纯铝

预设频道：200

振荡模式：PLL相位锁定频率合成

载波频段：UHF 580-950MHz（标准：640-690MHz）

频率宽度：50MHz

频率调整：自动追锁接收机工作频道

输出功率：（高）30mW / （低）3mW（或依照电波法规）

谐波辐射：＜-55dBC

最大偏移度：±68KHz

频率响应：70~18KHz

OLED显示屏

有四种音头：动圈、电容、可兼容SHURE、DPA、等音头使用、选择适合自己的个性化使用

指向性：动圈式单一指向性

灵敏度：-55±2dB（0db=1V/ubar at 1KHz）

使用电池：AA电池两只

操作显示：LCD同时显示电池容量、频道, 低电压警示

最大发射距离：100米

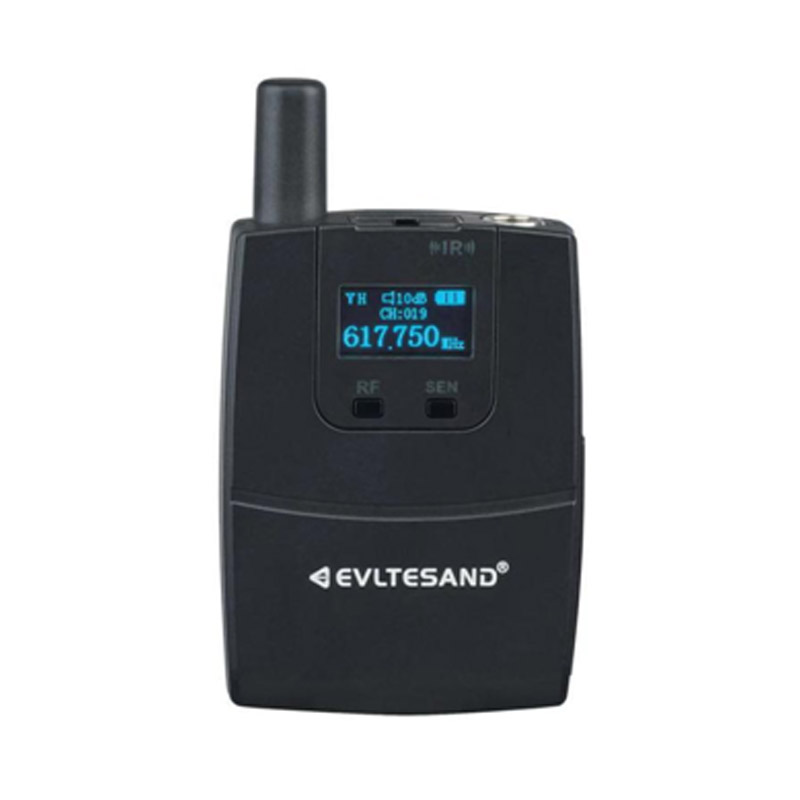

发射器技术参数

发射器材质：塑料灌注成型、OLED屏显示

振荡模式：PLL相位锁定频率合成

载波频段：UHF 580-950MHz（标准：640-690MHz）

频率宽度：50MHz

频率调整：自动追锁接收机工作频道

输出功率：(高)70mW / (低)10mW

谐波辐射：＜-55dBC

最大偏移度：±68KHz

预设频道：200

频率响应：70~18KHz

指向性：电容式心型指向性

感度：-80±3dB

输出阻抗：600Ω

使用电池：AA电池两只

操作显示：LCD同时显示电池容量、频道, 低电压警示

最大发射距离：100米

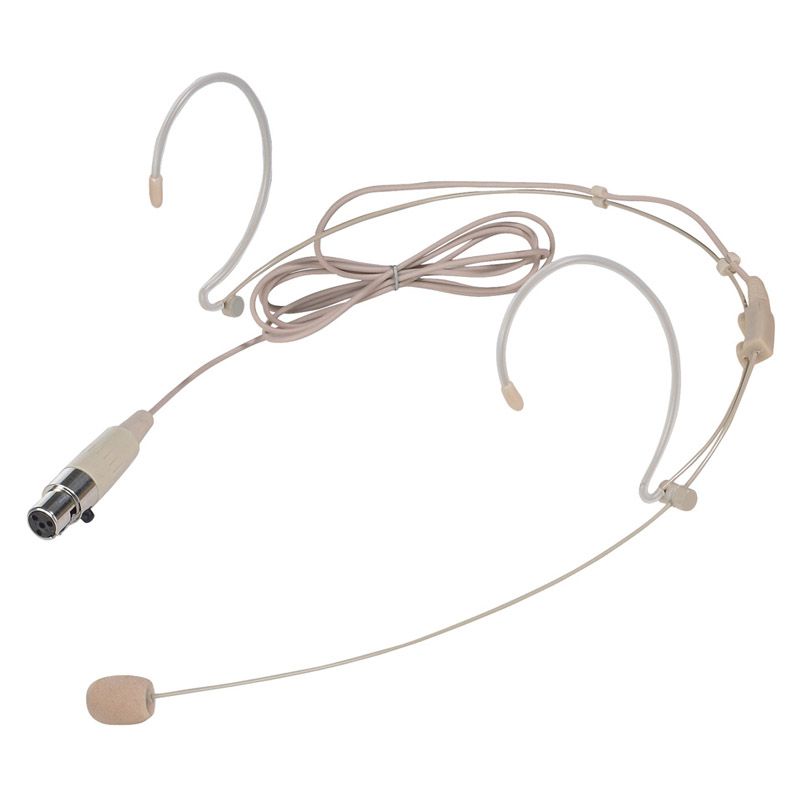

可以接咪宝、shure品牌头戴及领夹线。

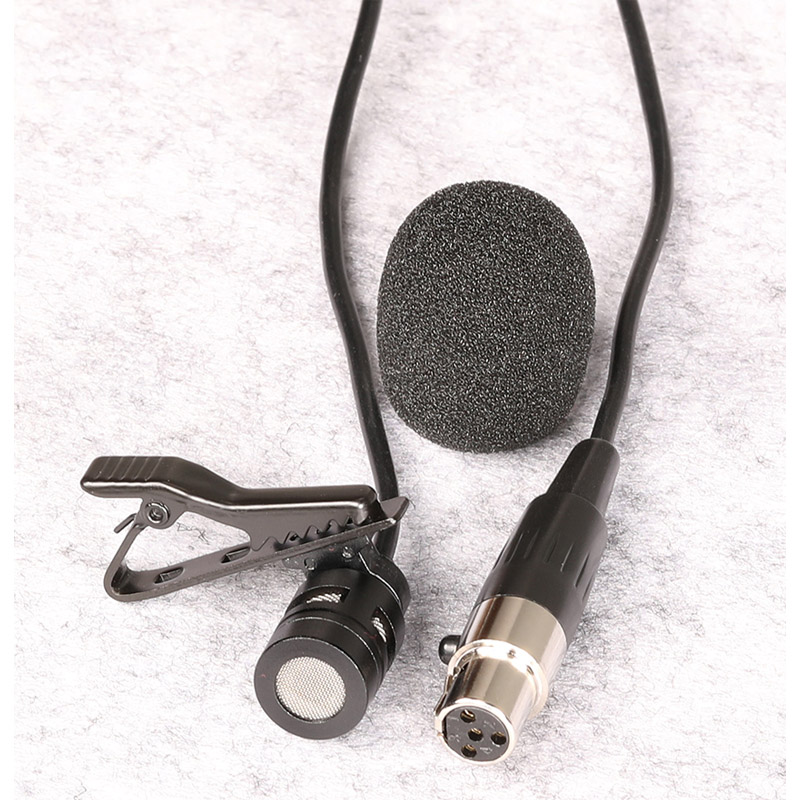

技术参数 Technological parameter

咪芯:  背极电容式

指向性:  电容式全指向

灵敏度:  -35dB±3dB/-45dB±3dB

使用电压: 0.8V-5V DC/1.5V-12V DC

线长:  Φ1.2mm*1.2m

可选咪芯直径:  Φ2.5mm/Φ4.5mm

配件:  防风棉

使用条件：

环境温度 ： -20~+55℃

相对湿度 ：35％~85％RH

大气压力 ：86~106KPa

环境噪音 ：36dB(最 大 )

工作电压范围 ： +1~+10VDC

灵敏度衰减特性：3V→1.5V 变 化 -3dB



电性能：



基准工作电压 ：+1.5V

阻抗 ：680Ω

消耗电流 ： 最大0.5mA

灵敏度 ： (0dB=1V/ Pa,1KHz)

 -46±2dB

指向性： 超心型

信噪比 ：58dB(最 小 )(A计 权 ,1KHz,Pa)

针插母插，线长60cm

音头尺寸：直径10mm

可 靠 性 实 验

实 验 后 ,经 于 20℃环 境 中 恢 复 3小 时 ,实 验 前 后 灵 敏 度 的 变 化 在 ±3dB以 内 .

振动实验 ：频 率  1     10Hz~55Hz

振幅 ： ±0.15mm

频率2 ：55Hz~150HZ

加速度 ：2m/S2

频率变化：1倍频程/分 ，3方向,各2小时

冲击实验 ：脉冲波形   正弦半波

脉冲宽度       11ms

加速度          150m/S2

冲击次数       3个方向，各10次

高温/低温试验 ：70℃,72小 时   -20℃， 72小时

高温高湿试验：90％RH,+40℃,120小 时

温度交变试验 ：-20℃~ 25℃~ 70℃   10次
