ES-5216 有线视像、讨论数字会议系统

* 通过国家CCC安全认证;

* 通过欧盟CE认证;

* 通过国家质量检验;

* 通过国家环境体系认证ISO14001:2015;

* 通过质量管理认证 ISO9001:2015

ES-5216 有线视像、讨论数字会议系统

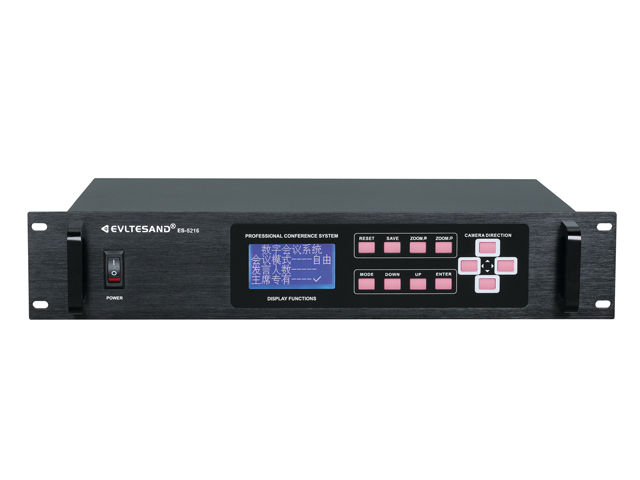

ES-5216 中央处理器

产品详细参数：



系统概述及特点

◆128x64点阵LCD菜单液晶显示(可自主选择中英文显示)，更加直观和人性化;

◆可不用连电脑设置操作视像跟踪功能;

◆系统单元自动检测;

◆多种发言模式:自由模式、轮替模式(1- -6)、 限制模式(1- -6)。

◆可以连接四个摄像头进行自动切换。

◆系统的“RS232”接口可接中控。

◆支持PELCO D和SONY VISCA摄像头等行业协议。

◆一个音频输出和一个线路输出可以外接辅助音频设备，轨道录音机。

◆四路连接话筒输出，可接40个单元，增加扩展设备可接160个单元。

◆系统支持多个主席单元。

◆内置音频处理模块，能有效保证系统内部信息，最大程度消除干扰、失真、串音等现象

ES-5216 中央处理器技术参数

Technical Specification

电源电压: AC220V/50Hz

最大电流消耗: 1A

频率响应: 50Hz -20KHz

信噪比: 81dB

灵敏度: -15dB

中央连接控制器: 232串口

主席/代表单元接口: 8P-DIN插座

音频输出: RCA插座  XLR卡侬插座

音频输入输出: RCA插座

云台通讯口: 485/232

LINE输出电平: LINE输出11dB

平衡输出电平:平衡输出11dB

音频输入电平: -15dB

适用场合

圆桌会议

中/小型会议室大型会议中心

多功能报告厅多媒体会议室

新闻发布厅





ES-5216C/D  桌面式数字主席/代表单元



系统单元描述

◆纯铝合金面板拉丝，整体美观大方

◆根据声学原理设计的咪头外壳，最大空间的内腔，保证音质饱满。

◆超心型指向电容话筒，实现高品质声音拾取。

◆主席单元带控制按钮，可以断开其它单元发言，方便进行会议控制。

◆双红色灯环，方便显示工作状态。

◆主席或代表单元带122x32点阵LCD液晶显示屏

(可自主选择中英文显示)。

◆抗手机，电磁干拢。

◆触摸式开关，话筒开启时间统计。

◆双咪芯双备份设计，支持手拉手会议与幻象供电双系统音频信号同时输出

ES-5216C主席单元

ES-5216D代表单元

ES-5216C/ES-5216D 系统单元描述

◆ 铝合金底座设计，整体美观大方

◆ 根据声学原理设计的咪头外壳，最大空间的内腔，保证音质饱满。

◆ 超心型指向电容话筒，实现高品质声音拾取。

◆ 主席单元带控制按钮，可以断开其它单元发言，方便进行会议控制。

◆ 红色灯环，方便显示工作状态。

◆ 主席或代表单元带122x32点阵LCD液晶显示屏(可自主选择中英文显示)。

◆ 抗手机，电磁干拢。

◆ 触摸式开关，话筒开启时间统计。

ES-5216C/ES-5216D 发言单元技术参数

连接方式：8芯手拉手电缆连接

电源电压：DC24V

最大电流消耗：70mA

灵敏度：-47dB

输出阻抗：680Ω

指向性：超心型指向

信噪比S/N：58dB

递减电压：-3dB

最大声压级：110dB

频响范围：50 ~ 12,000Hz

咪杆长度：190 mm (采用中振膜双极头阵列式设计)

ES-5216C/ES-5216D 发言单元技术参数

连接方式: 8芯手拉手T型电缆连接

电源电压: DC24V

最大电流消耗: 70mA

灵敏度: -33.55dB

输出阻抗: 680Ω

指向性:超心型指向

信噪比S/N: 68dB

递减电压: . -3dB

最大声压级: 110dB

频响范围: 40 ~ 17,000Hz

◆ 阵列式2只镀金镆直径16mm咪芯

◆ 咪管长度190mm，蜂窝式无逢方管，685个直径1.55mm密孔,双工作指示灯。

底座尺寸：长：108mm 宽145mm 高：47mm
