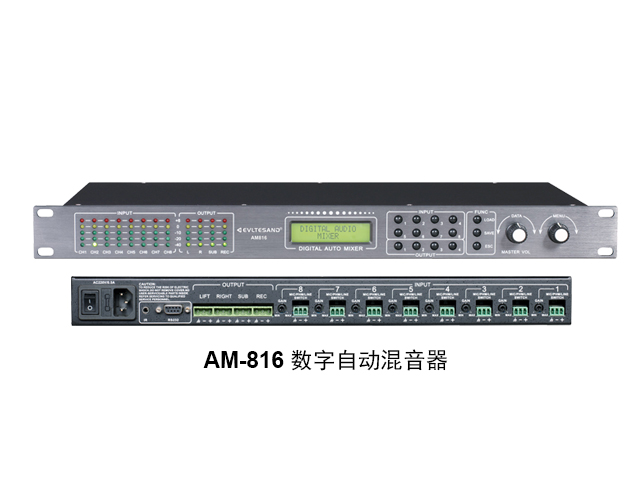

AM816 数字自动混音器


系统综述

AM816是基于数字信号处理技术,具有8路MIC/LINE输入和4路输出的数字式自动混音器。在AM816音频处理器中,内置了8进4出的混音矩阵,可工作于自动混音模式或普通的手动混音模式。AM816具有RS232控制接口,与各种中央控制设备连接十分方便。AM816音频处理器智能度高,信号处理功能强,控制界面方便,使用十分简捷,可应用于教学、会议、庭审、抢答活动等多种场合。

功能特性

·24bitA/D、D/A 转换器,44.1kHz 取样频率

·8 路平衡输入,可开关设置为LINE/PHM/MIC(线路 / MIC幻象供电 / MIC无幻象供电)三种输入方式,EURBLOCK 端子。

·4 路线路平衡输出,EURBLOCK 端子。

·8 个输入通道均具有3 段参量均衡、信号电平表等处理模块。

·内置8×4 的输出混音器,8 路输入的信号分量在4 个输出通道中的混音比例可独立调整。

·手动混音和自动混音工作模式。

·手动混音时, 每一路输入信号可以不同的比例大小任意地分配到每一路输出.

·自动混音时,通过设置使得接入的多只话筒在同一时间里仅有1 只或2-3 只发言的话筒开启,不讲话时就自动关闭。在自动混音模式下,系统还实现了以下的功能以保障自动混音的实施。

▲ NOMA 功能:根据开启的MIC 数量自动调整系统的输出电平,不会因为输入电平的叠加而使系统的输出增益提高,有效地抑制声反馈的形成

▲ LAST MIC ON功能:保持一只MIC 开启以拾取房间的背景噪声

▲ VIP 贵宾设置功能:具有优先开启的话筒以保证会议的有序进行

▲ FORCE ON和FORCE OFF功能:强制开启或关闭MIC

·4 个输出通道均设计了9 段图示均衡、24dB/oct 滚降的高通滤波器和低通滤波器、信号压缩器和限幅器以及输出电平表等处理模块

·输入输出信号在面板上有+6、0、-10、-20、-40dB 等量程的五段LED 电平表

·多组工厂或用户参数预置

·带有计算机控制接口,现场调整方便

·基本功能可通过面板或运行相关的配置软件来设置

·液晶屏字符显示,直观简洁

·有红外遥控输入接口,与配套的红外接收器连接后实现红外遥控
