ES-4000 有线表决、视像、讨论数字会议系统

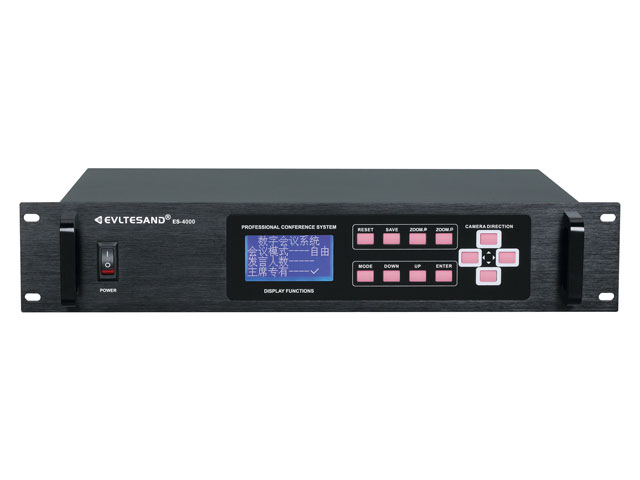

ES-4000 中央处理器


适用场合

圆桌会议,/小型会议室,大型会议中心,多功能报告厅,多媒体会议室,新闻发布厅

ES-4000系统概述及特点

128x64点阵LCD菜单液晶显示(可自主选择中英文显示),更加直观和人性化;

◆ 可不用连电脑设置操作视像跟踪功能;

◆ 系统单元自动检测;

◆ 多种发言模式: 自由模式、自动模式、限制模式。

◆ 可以连接四个摄像头进行自动切换。

◆ 系统的“RS232”接口可接中控。

◆ 支持PELCO DSONY VISCA摄像头等行业协议。

◆ 一个音频输出和一个线路输出可以外接辅助音频设备,轨道录音机。

◆ 四路连接话筒输出,可接40个单元,增加扩展设备可接160个单元。

◆ 系统支持多个主席单元。

◆ 具有表决功能(弃权、反对、赞成)

ES-4000 中央处理器技术参数

电源电压:AC220V/50Hz

最大电流消耗:1A

频率响应:50Hz-20KHz

信噪比:81dB

灵敏度:-15dB

中央连接控制器:232串口

主席/代表单元接口:8P-DIN插座

音频输出:RCA插座 XLR卡侬插座

音频输入输出:RCA插座

云台通讯口:485/232

LINE输出电平:LINE输出11dB

平衡输出电平:平衡输出11dB

音频输入电平:-15dB






ES-4000C/D桌面式数字主席/代表单元

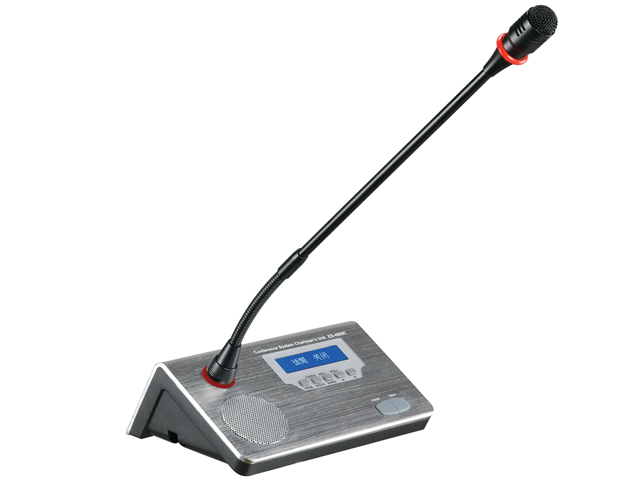

ES-4000C主席单元


ES-4000D代表单元

ES-4000C/ES-4000D系统单元描述

◆ 铝合金底座设计,整体美观大方

◆ 根据声学原理设计的咪头外壳,最大空间的内腔,保证音质饱满。

◆ 超心型指向电容话筒,实现高品质声音拾取。

◆ 内置扬声器方便小型会议。

◆ 带音量调节按钮,可以调节内置扬声器音量。

◆ 主席单元带控制按钮,可以断开其它单元发言,方便进行会议控制。

◆ 红色灯环,方便显示工作状态。

◆ 主席或代表单元带122x32点阵LCD液晶显示屏(可自主选择中英文显示)

◆ 抗手机,电磁干拢。

ES-4000C/ES-4000D 发言单元技术参数

连接方式:8芯手拉手电缆连接

电源电压:DC24V

最大电流消耗:70mA

灵敏度:-47dB

输出阻抗:680Ω

扬声器:内置扬声器

指向性:单指向

信噪比S/N58dB

递减电压:-3dB

最大声压级:110dB

频响范围:50 ~ 10,000Hz

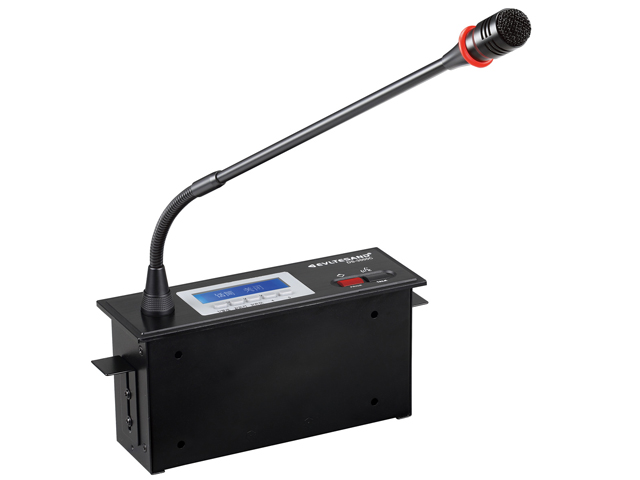

DS-4000C嵌入式主席单元

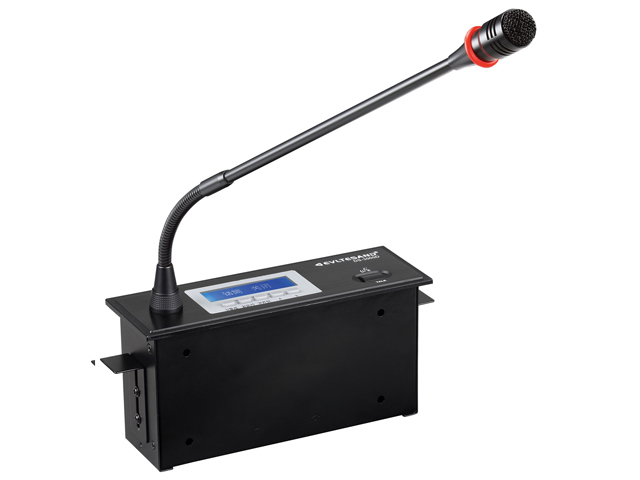

DS-4000D嵌入式主席单元


DS-4000C/DS-4000D系统单元描述

◆ 铝合金底座设计,整体美观大方

◆ 根据声学原理设计的咪头外壳,最大空间的内腔,保证音质饱满。

◆ 超心型指向电容话筒,实现高品质声音拾取。

◆ 带音量调节按钮。

◆ 主席单元带控制按钮,可以断开其它单元发言,方便进行会议控制。

◆ 红色灯环,方便显示工作状态。

◆ 主席或代表单元带122x32点阵LCD液晶显示屏 (可自主选择中英文显示)

◆ 抗手机,电磁干拢。

DS-4000C/DS-4000D 嵌入式发言单元技术参数

连接方式:8芯手拉手电缆连接

电源电压:DC24V

最大电流消耗:70mA

灵敏度:-47dB

输出阻抗:680Ω

指向性:单指向

信噪比S/N58dB

递减电压:-3dB

最大声压级:110dB

频响范围:50 ~ 10,000Hz
